襯氟蝶閥的扭矩計算方法

作者：閥總管來源：m.akanti.cn 更新時間：2022-04-08 17:10:36 點擊次數：

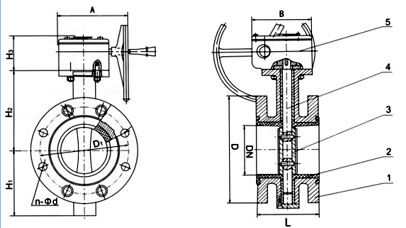

　　啟閉扭矩小是氟塑料襯里蝶閥的一大特點。在國外很多產品的說明書上，都將閥門扭矩作為一項技術參數列入其中。在我國一些知名品牌的閥門樣本上，也將本公司設計制造的閥門啟閉扭矩列入，方便用戶選用。一些開啟靈活，扭矩小的閥門深受用戶歡迎。

　　蝶閥扭矩可由下列公式近似計算得出：

　　MD=MM+MC+MT

　　式中：MD—蝶閥閥軸扭矩，N?Mm；MM—密封面間摩擦力矩，Nmm

　　蝶閥扭矩

　　qM—密封面必須比壓，MPa；R—蝶板半徑，mm；bM—密封面接觸寬度，mm；fM—密封面間摩擦系數；h—閥軸與蝶板中心的偏心距，(中線式為0)，mm；Mc—閥軸軸承摩擦力矩，N?mm

　　MC=QCfCdF/2

　　QC—作用在閥軸軸承上的載荷，N?mm；fC—軸承摩擦系數；dF—閥軸直徑，mm；MT—密封填料的摩擦力矩，N?mm

　　MT=QT?dF/2

　　MT—閥軸與填料的摩擦力，N；QT=φdFbT；φ—系數；bT—填料深度，mm；p—計算壓力，MPa

　　蝶閥的扭矩也可采用扭矩試驗機直接測得。將計算值與測量值比較，驗證產品的性能。

　　值得說明的是，受加工工藝及材質選用等因素的影響，閥軸實際扭矩與計算扭矩公稱尺寸小于DN300時略有差別，公稱尺寸大于等于DN300時扭矩差別較大。表6所列數據系國內外生產商的典型個案，只限于DN65～DN300之內，供設計制造

　　氟塑料襯里層的質量要求

　　氟塑料襯里閥門的表面應當光滑平整、無氣孔、裂紋、夾渣等缺陷。法蘭的翻邊處及其他轉角處應色澤均勻，無泛白現象。并符合GB/T23711.1-2009和GB/T23711.6-2009的規定。氟塑料是高分子材料，有數據表明，氟塑料密度越大滲透系數越小，它們之間有線性關系。氟塑料襯里層的密度應≥2.16g/cm3，且不允許有雜質存在。

　　氟塑料的防腐蝕性能，必須達到標準的規定。如不能確定氟塑料的防腐蝕性能，必須按GB/T1763的規定做試驗確認。特別是在更換新牌號氟塑料時要作試驗。用于食品、醫藥、衛生級閥門的襯里材料，還應無毒、無菌、無雜質清潔衛生的材料，符合GB/T17219的規定。

　　氟塑料與基體的結合強度，是衡量襯里質量好壞的標準之一。氟塑料襯里層應與基體貼合，法蘭面的襯里層應襯滿密封面，并且有扣緊基體的設計結構，襯里層在負壓0.08MPa條件下，氟塑料襯里層不出現凸起現象。

　　制造工藝

　　氟塑料襯里前的表面處理

　　閥門襯里前，應將受襯面毛刺、油污清除干凈、修磨平整，盡可能使受襯面達到GB8923中規定的St2級，還可以采用機械加工的方法，將受襯面加工出T形槽和螺紋溝槽，增加襯里層與基體的結合強度，防止襯里層脫殼。將襯里面內部轉角處的棱角銳邊倒鈍，內圓角R>2mm，外圓角R>3mm，減少應力，防止襯里層被銳角刺破。應盡量滿足襯里工藝的要求。

　　模壓成型

　　將需要模壓的蝶閥零件放入模具中，送入加熱爐內加溫，加溫到一定溫度，如將氟塑料加熱到290℃～370℃使其熔融，在7～12MPa壓力下，使熔體充滿模具、壓實，冷至150℃脫模即待到制品。見工藝流程圖。
